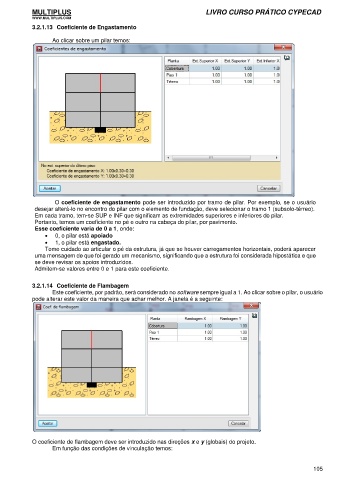

3.2.1.13 Coeficiente de Engastamento
Ao clicar sobre um pilar temos:
O coeficiente de engastamento pode ser introduzido por tramo de pilar. Por exemplo, se o usuário
desejar alterá-lo no encontro do pilar com o elemento de fundação, deve selecionar o tramo 1 (subsolo-térreo).
Em cada tramo, tem-se SUP e INF que significam as extremidades superiores e inferiores do pilar.
Portanto, temos um coeficiente no pé e outro na cabeça do pilar, por pavimento.
Esse coeficiente varia de 0 a 1, onde:
• 0, o pilar está apoiado
• 1, o pilar está engastado.
Tome cuidado ao articular o pé da estrutura, já que se houver carregamentos horizontais, poderá aparecer
uma mensagem de que foi gerado um mecanismo, significando que a estrutura foi considerada hipostática e que
se deve revisar os apoios introduzidos.
Admitem-se valores entre 0 e 1 para este coeficiente.
3.2.1.14 Coeficiente de Flambagem
Este coeficiente, por padrão, será considerado no software sempre igual a 1. Ao clicar sobre o pilar, o usuário
pode alterar este valor da maneira que achar melhor. A janela é a seguinte:
O coeficiente de flambagem deve ser introduzido nas direções x e y (globais) do projeto.
Em função das condições de vinculação temos:
