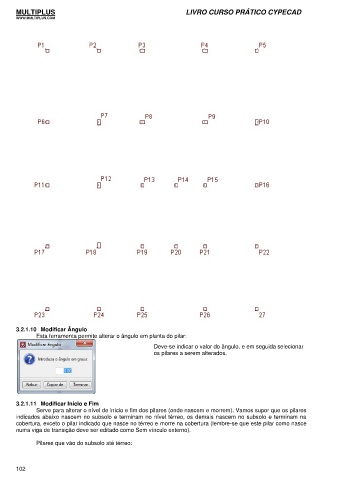

3.2.1.10 Modificar Ângulo
Esta ferramenta permite alterar o ângulo em planta do pilar:
Deve-se indicar o valor do ângulo, e em seguida selecionar
os pilares a serem alterados.
3.2.1.11 Modificar Início e Fim
Serve para alterar o nível de início e fim dos pilares (onde nascem e morrem). Vamos supor que os pilares
indicados abaixo nascem no subsolo e terminam no nível térreo, os demais nascem no subsolo e terminam na
cobertura, exceto o pilar indicado que nasce no térreo e morre na cobertura (lembre-se que este pilar como nasce
numa viga de transição deve ser editado como Sem vínculo externo).
Pilares que vão do subsolo até térreo:
