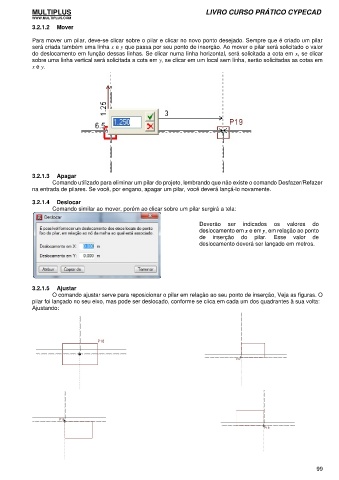

3.2.1.2 Mover
Para mover um pilar, deve-se clicar sobre o pilar e clicar no novo ponto desejado. Sempre que é criado um pilar
será criada também uma linha x e y que passa por seu ponto de inserção. Ao mover o pilar será solicitado o valor
do deslocamento em função dessas linhas. Se clicar numa linha horizontal, será solicitada a cota em x, se clicar
sobre uma linha vertical será solicitada a cota em y, se clicar em um local sem linha, serão solicitadas as cotas em
x e y.
3.2.1.3 Apagar
Comando utilizado para eliminar um pilar do projeto, lembrando que não existe o comando Desfazer/Refazer
na entrada de pilares. Se você, por engano, apagar um pilar, você deverá lançá-lo novamente.
3.2.1.4 Deslocar
Comando similar ao mover, porém ao clicar sobre um pilar surgirá a tela:
Deverão ser indicados os valores do
deslocamento em x e em y, em relação ao ponto
de inserção do pilar. Esse valor de
deslocamento deverá ser lançado em metros.
3.2.1.5 Ajustar
O comando ajustar serve para reposicionar o pilar em relação ao seu ponto de inserção, Veja as figuras. O
pilar foi lançado no seu eixo, mas pode ser deslocado, conforme se clica em cada um dos quadrantes à sua volta:
Ajustando:
99
