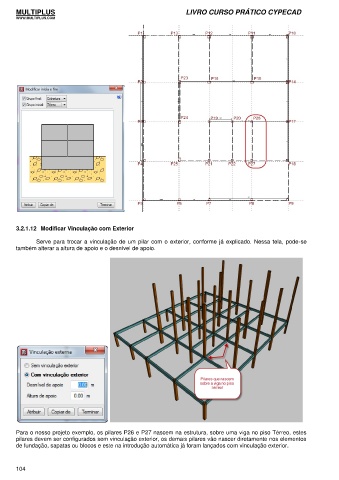

3.2.1.12 Modificar Vinculação com Exterior
Serve para trocar a vinculação de um pilar com o exterior, conforme já explicado. Nessa tela, pode-se
também alterar a altura de apoio e o desnível de apoio.
Para o nosso projeto exemplo, os pilares P26 e P27 nascem na estrutura, sobre uma viga no piso Térreo, estes
pilares devem ser configurados sem vinculação exterior, os demais pilares vão nascer diretamente nos elementos
de fundação, sapatas ou blocos e este na introdução automática já foram lançados com vinculação exterior.
