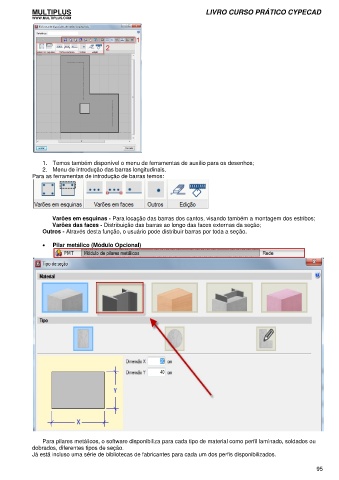

Page 113 - Livro Curso Prático do CYPECAD
P. 113
MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM
1. Temos também disponível o menu de ferramentas de auxílio para os desenhos;
2. Menu de introdução das barras longitudinais.
Para as ferramentas de introdução de barras temos:
Varões em esquinas - Para locação das barras dos cantos, visando também a montagem dos estribos;
Varões das faces - Distribuição das barras ao longo das faces externas da seção;
Outros - Através desta função, o usuário pode distribuir barras por toda a seção.
• Pilar metálico (Módulo Opcional)
Para pilares metálicos, o software disponibiliza para cada tipo de material como perfil laminado, soldados ou
dobrados, diferentes tipos de seção.
Já está incluso uma série de bibliotecas de fabricantes para cada um dos perfis disponibilizados.
95
