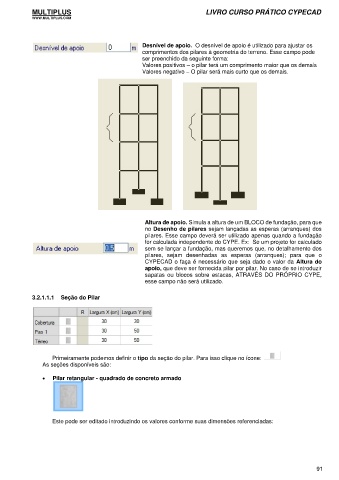

Desnível de apoio. O desnível de apoio é utilizado para ajustar os
comprimentos dos pilares à geometria do terreno. Esse campo pode
ser preenchido da seguinte forma:
Valores positivos – o pilar terá um comprimento maior que os demais
Valores negativo – O pilar será mais curto que os demais.
Altura de apoio. Simula a altura de um BLOCO de fundação, para que
no Desenho de pilares sejam lançadas as esperas (arranques) dos
pilares. Esse campo deverá ser utilizado apenas quando a fundação
for calculada independente do CYPE. Ex: Se um projeto for calculado
sem se lançar a fundação, mas queremos que, no detalhamento dos
pilares, sejam desenhadas as esperas (arranques); para que o
CYPECAD o faça é necessário que seja dado o valor da Altura do
apoio, que deve ser fornecida pilar por pilar. No caso de se introduzir
sapatas ou blocos sobre estacas, ATRAVÉS DO PRÓPRIO CYPE,
esse campo não será utilizado.
3.2.1.1.1 Seção do Pilar
Primeiramente podemos definir o tipo da seção do pilar. Para isso clique no ícone:
As seções disponíveis são:
• Pilar retangular - quadrado de concreto armado
Este pode ser editado introduzindo os valores conforme suas dimensões referenciadas:
91
