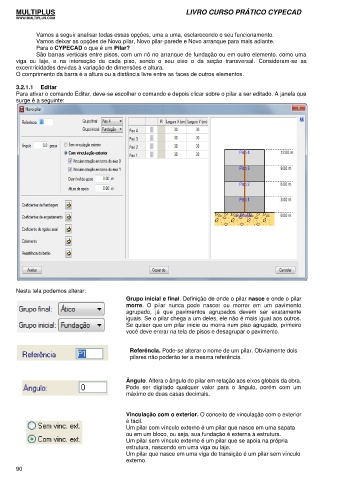

Vamos a seguir analisar todas essas opções, uma a uma, esclarecendo o seu funcionamento.
Vamos deixar as opções de Novo pilar, Novo pilar-parede e Novo arranque para mais adiante.
Para o CYPECAD o que é um Pilar?
São barras verticais entre pisos, com um nó no arranque de fundação ou em outro elemento, como uma
viga ou laje, e na interseção de cada piso, sendo o seu eixo o da seção transversal. Consideram-se as
excentricidades devidas à variação de dimensões e altura.
O comprimento da barra é a altura ou a distância livre entre as faces de outros elementos.

3.2.1.1 Editar
Para ativar o comando Editar, deve-se escolher o comando e depois clicar sobre o pilar a ser editado. A janela que
surge é a seguinte:

Nesta tela podemos alterar:
Grupo inicial e final. Definição de onde o pilar nasce e onde o pilar
morre. O pilar nunca pode nascer ou morrer em um pavimento
agrupado, já que pavimentos agrupados devem ser exatamente
iguais. Se o pilar chega a um deles, ele não é mais igual aos outros.
Se quiser que um pilar inicie ou morra num piso agrupado, primeiro
você deve entrar na tela de pisos e desagrupar o pavimento.

Referência. Pode-se alterar o nome de um pilar. Obviamente dois
pilares não poderão ter a mesma referência.

Ângulo. Altera o ângulo do pilar em relação aos eixos globais da obra.
Pode ser digitado qualquer valor para o ângulo, porém com um
máximo de duas casas decimais.

Vinculação com o exterior. O conceito de vinculação com o exterior
é fácil.
Um pilar com vínculo externo é um pilar que nasce em uma sapata
ou em um bloco, ou seja, sua fundação é externa à estrutura.
Um pilar sem vínculo externo é um pilar que se apoia na própria
estrutura, nascendo em uma viga ou laje.
Um pilar que nasce em uma viga de transição é um pilar sem vínculo
externo.
