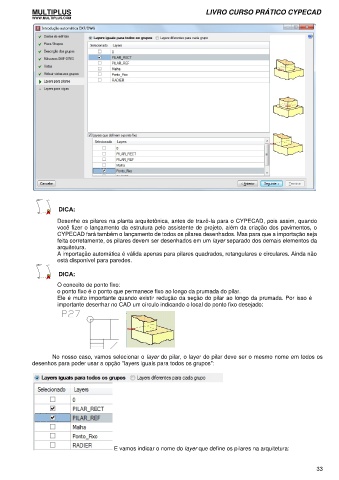

DICA:
Desenhe os pilares na planta arquitetônica, antes de trazê-la para o CYPECAD, pois assim, quando
você fizer o lançamento da estrutura pelo assistente de projeto, além da criação dos pavimentos, o
CYPECAD fará também o lançamento de todos os pilares desenhados. Mas para que a importação seja
feita corretamente, os pilares devem ser desenhados em um layer separado dos demais elementos da
arquitetura.
A importação automática é válida apenas para pilares quadrados, retangulares e circulares. Ainda não
está disponível para paredes.
DICA:
O conceito de ponto fixo:
o ponto fixo é o ponto que permanece fixo ao longo da prumada do pilar.
Ele é muito importante quando existir redução da seção do pilar ao longo da prumada. Por isso é
importante desenhar no CAD um círculo indicando o local do ponto fixo desejado:
No nosso caso, vamos selecionar o layer do pilar, o layer do pilar deve ser o mesmo nome em todos os
desenhos para poder usar a opção "layers iguais para todos os grupos":
E vamos indicar o nome do layer que define os pilares na arquitetura:
