DICA: Sempre que for importar um desenho feito em CAD para dentro do CYPECAD, temos que tomar
alguns cuidados para que a importação seja feita corretamente:

A- Deve-se separar cada pavimento em um arquivo diferente.
B- Todos os pavimentos DEVEM poder ser sobrepostos, ou seja, elementos comuns devem estar
nas mesmas coordenadas. Para isso, escolha um ponto comum a todas as plantas, e mova
esse ponto para uma mesma coordenada em todos os desenhos (um ponto de um pilar ou do
poço do elevador).
C- Mova um canto da planta ou do lote para a coordenada 0,0,0. No processo de importação, o
CYPECAD assume as coordenadas do CAD, portanto se o desenho tiver sido feito em uma
cota qualquer será importado dessa maneira, e quando for pedida vista completa, seu desenho
aparece apenas como um ponto.
D- O desenho deve estar em metros, a unidade de trabalho do CYPECAD. Se você não sabe a
unidade adotada pelo arquiteto, use o comando Distance do AutoCAD para descobri-la. Meça
algo conhecido, como uma parede, por exemplo. Se o desenho estiver em cm, use o comando
Scale, com fator de escala 0.01 para passá-lo para metros
E- Deixe seu desenho limpo, retirando as informações que não serão necessárias ao projeto
estrutural, apagando hachuras, móveis, etc.

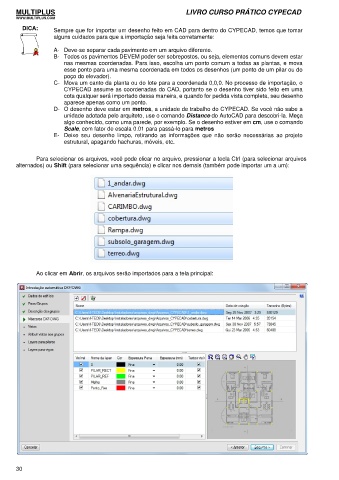

Para selecionar os arquivos, você pode clicar no arquivo, pressionar a tecla Ctrl (para selecionar arquivos
alternados) ou Shift (para selecionar uma sequência) e clicar nos demais (também pode importar um a um):

Ao clicar em Abrir, os arquivos serão importados para a tela principal:
