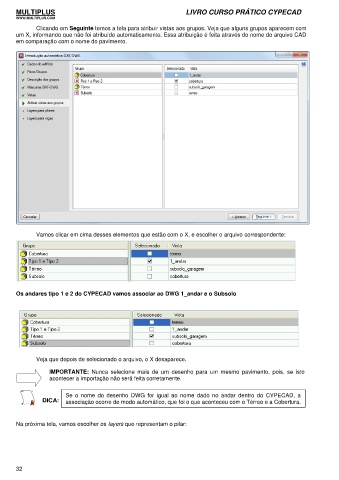

Clicando em Seguinte temos a tela para atribuir vistas aos grupos. Veja que alguns grupos aparecem com
um X, informando que não foi atribuído automaticamente. Essa atribuição é feita através do nome do arquivo CAD
em comparação com o nome do pavimento.
Vamos clicar em cima desses elementos que estão com o X, e escolher o arquivo correspondente:
Os andares tipo 1 e 2 do CYPECAD vamos associar ao DWG 1_andar e o Subsolo
Veja que depois de selecionado o arquivo, o X desaparece.
IMPORTANTE: Nunca selecione mais de um desenho para um mesmo pavimento, pois, se isto
acontecer a importação não será feita corretamente.
Se o nome do desenho DWG for igual ao nome dado no andar dentro do CYPECAD, a
DICA: associação ocorre de modo automático, que foi o que aconteceu com o Térreo e a Cobertura.
Na próxima tela, vamos escolher os layers que representam o pilar:
32
