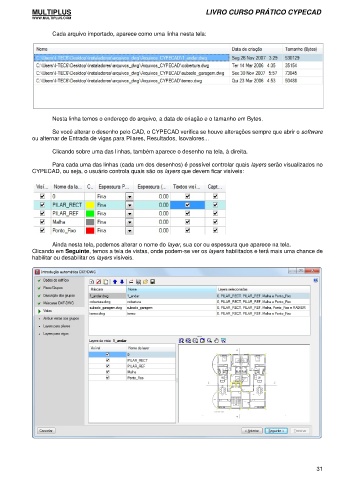

Cada arquivo importado, aparece como uma linha nesta tela:
Nesta linha temos o endereço do arquivo, a data de criação e o tamanho em Bytes.
Se você alterar o desenho pelo CAD, o CYPECAD verifica se houve alterações sempre que abrir o software
ou alternar de Entrada de vigas para Pilares, Resultados, Isovalores...
Clicando sobre uma das linhas, também aparece o desenho na tela, à direita.
Para cada uma das linhas (cada um dos desenhos) é possível controlar quais layers serão visualizados no
CYPECAD, ou seja, o usuário controla quais são os layers que devem ficar visíveis:
Ainda nesta tela, podemos alterar o nome do layer, sua cor ou espessura que aparece na tela.
Clicando em Seguinte, temos a tela de vistas, onde podem-se ver os layers habilitados e terá mais uma chance de
habilitar ou desabilitar os layers visíveis.
