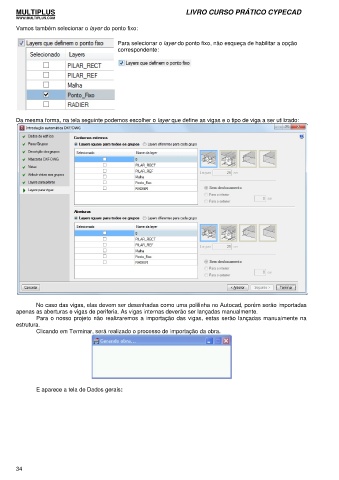

Vamos também selecionar o layer do ponto fixo:
Para selecionar o layer do ponto fixo, não esqueça de habilitar a opção
correspondente:
Da mesma forma, na tela seguinte podemos escolher o layer que define as vigas e o tipo de viga a ser utilizado:
No caso das vigas, elas devem ser desenhadas como uma polilinha no Autocad, porém serão importadas
apenas as aberturas e vigas de periferia. As vigas internas deverão ser lançadas manualmente.
Para o nosso projeto não realizaremos a importação das vigas, estas serão lançadas manualmente na
estrutura.
Clicando em Terminar, será realizado o processo de importação da obra.
E aparece a tela de Dados gerais:
