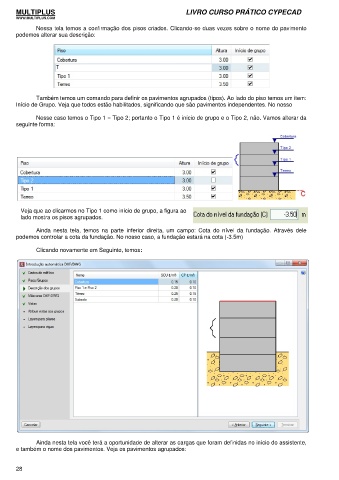

Nessa tela temos a confirmação dos pisos criados. Clicando-se duas vezes sobre o nome do pavimento
podemos alterar sua descrição:
Também temos um comando para definir os pavimentos agrupados (tipos). Ao lado do piso temos um item:
Início de Grupo. Veja que todos estão habilitados, significando que são pavimentos independentes. No nosso
Nesse caso temos o Tipo 1 = Tipo 2; portanto o Tipo 1 é início de grupo e o Tipo 2, não. Vamos alterar da
seguinte forma:
Veja que ao clicarmos no Tipo 1 como início de grupo, a figura ao
lado mostra os pisos agrupados.
Ainda nesta tela, temos na parte inferior direita, um campo: Cota do nível da fundação. Através dele
podemos controlar a cota da fundação. No nosso caso, a fundação estará na cota (-3.5m)
Clicando novamente em Seguinte, temos:
Ainda nesta tela você terá a oportunidade de alterar as cargas que foram definidas no início do assistente,
e também o nome dos pavimentos. Veja os pavimentos agrupados:
