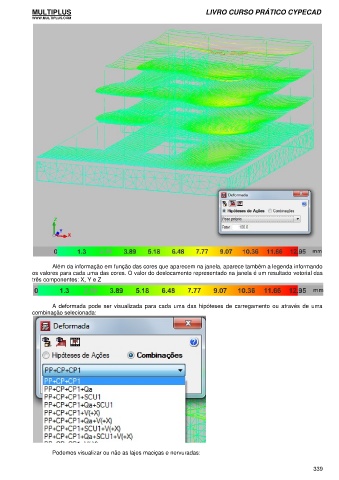

Além da informação em função das cores que aparecem na janela, aparece também a legenda informando
os valores para cada uma das cores. O valor do deslocamento representado na janela é um resultado vetorial das
três componentes: X, Y e Z
A deformada pode ser visualizada para cada uma das hipóteses de carregamento ou através de uma
combinação selecionada:
Podemos visualizar ou não as lajes maciças e nervuradas:
