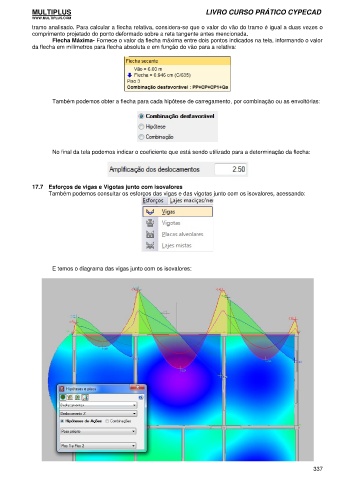

tramo analisado. Para calcular a flecha relativa, considera-se que o valor do vão do tramo é igual a duas vezes o
comprimento projetado do ponto deformado sobre a reta tangente antes mencionada.
Flecha Máxima- Fornece o valor da flecha máxima entre dois pontos indicados na tela, informando o valor
da flecha em milímetros para flecha absoluta e em função do vão para a relativa:
Também podemos obter a flecha para cada hipótese de carregamento, por combinação ou as envoltórias:
No final da tela podemos indicar o coeficiente que está sendo utilizado para a determinação da flecha:
17.7 Esforços de vigas e Vigotas junto com isovalores
Também podemos consultar os esforços das vigas e das vigotas junto com os isovalores, acessando:
E temos o diagrama das vigas junto com os isovalores:
