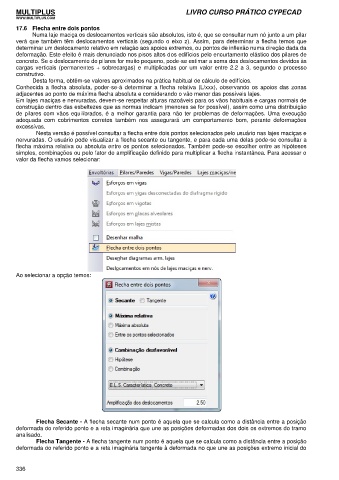

17.6 Flecha entre dois pontos
Numa laje maciça os deslocamentos verticais são absolutos, isto é, que se consultar num nó junto a um pilar
verá que também têm deslocamentos verticais (segundo o eixo z). Assim, para determinar a flecha temos que
determinar um deslocamento relativo em relação aos apoios extremos, ou pontos de inflexão numa direção dada da
deformação. Este efeito é mais denunciado nos pisos altos dos edifícios pelo encurtamento elástico dos pilares de
concreto. Se o deslocamento de pilares for muito pequeno, pode-se estimar a soma dos deslocamentos devidos às
cargas verticais (permanentes + sobrecargas) e multiplicadas por um valor entre 2.2 a 3, segundo o processo
construtivo.
Desta forma, obtêm-se valores aproximados na prática habitual de cálculo de edifícios.
Conhecida a flecha absoluta, poder-se-á determinar a flecha relativa (L/xxx), observando os apoios das zonas
adjacentes ao ponto de máxima flecha absoluta e considerando o vão menor das possíveis lajes.
Em lajes maciças e nervuradas, devem-se respeitar alturas razoáveis para os vãos habituais e cargas normais de
construção dentro das esbeltezes que as normas indicam (menores se for possível), assim como uma distribuição
de pilares com vãos equilibrados, é a melhor garantia para não ter problemas de deformações. Uma execução
adequada com cobrimentos corretos também nos assegurará um comportamento bom, perante deformações
excessivas.
Nesta versão é possível consultar a flecha entre dois pontos selecionados pelo usuário nas lajes maciças e
nervuradas. O usuário pode visualizar a flecha secante ou tangente, e para cada uma delas pode-se consultar a
flecha máxima relativa ou absoluta entre os pontos selecionados. Também pode-se escolher entre as hipóteses
simples, combinações ou pelo fator de amplificação definido para multiplicar a flecha instantânea. Para acessar o
valor da flecha vamos selecionar:

Ao selecionar a opção temos:

Flecha Secante - A flecha secante num ponto é aquela que se calcula como a distância entre a posição
deformada do referido ponto e a reta imaginária que une as posições deformadas dos dois os extremos do tramo
analisado.
Flecha Tangente - A flecha tangente num ponto é aquela que se calcula como a distância entre a posição
deformada do referido ponto e a reta imaginária tangente à deformada no que une as posições extremo inicial do

336
