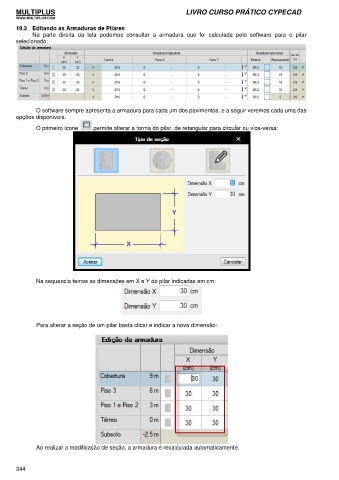

19.3 Editando as Armaduras de Pilares
Na parte direita da tela podemos consultar a armadura que foi calculada pelo software para o pilar
selecionado:
O software sempre apresenta a armadura para cada um dos pavimentos, e a seguir veremos cada uma das
opções disponíveis.
O primeiro ícone permite alterar a forma do pilar, de retangular para circular ou vice-versa:
Na sequencia temos as dimensões em X e Y do pilar indicadas em cm:
Para alterar a seção de um pilar basta clicar e indicar a nova dimensão:
Ao realizar a modificação de seção, a armadura é recalculada automaticamente.
