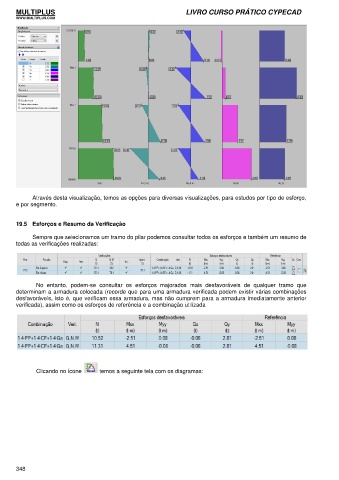

Através desta visualização, temos as opções para diversas visualizações, para estudos por tipo de esforço,
e por segmento.
19.5 Esforços e Resumo da Verificação
Sempre que selecionamos um tramo do pilar podemos consultar todos os esforços e também um resumo de
todas as verificações realizadas:
No entanto, podem-se consultar os esforços majorados mais desfavoráveis de qualquer tramo que
determinam a armadura colocada (recorde que para uma armadura verificada podem existir várias combinações
desfavoráveis, isto é, que verificam essa armadura, mas não cumprem para a armadura imediatamente anterior
verificada), assim como os esforços de referência e a combinação utilizada
Clicando no ícone temos a seguinte tela com os diagramas:
348
