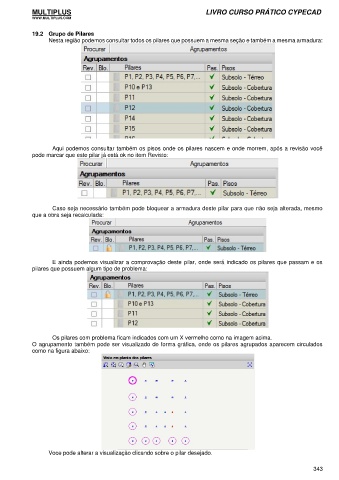

19.2 Grupo de Pilares
Nesta região podemos consultar todos os pilares que possuem a mesma seção e também a mesma armadura:

Aqui podemos consultar também os pisos onde os pilares nascem e onde morrem, após a revisão você
pode marcar que este pilar já está ok no item Revisto:

Caso seja necessário também pode bloquear a armadura deste pilar para que não seja alterada, mesmo
que a obra seja recalculada:

E ainda podemos visualizar a comprovação deste pilar, onde será indicado os pilares que passam e os
pilares que possuem algum tipo de problema:

Os pilares com problema ficam indicados com um X vermelho como na imagem acima.
O agrupamento também pode ser visualizado de forma gráfica, onde os pilares agrupados aparecem circulados
como na figura abaixo:

Voce pode alterar a visualização clicando sobre o pilar desejado.

343
