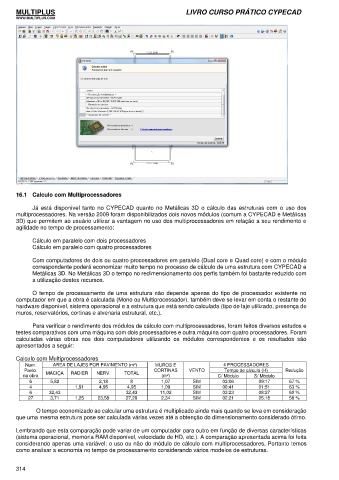

16.1 Calculo com Multiprocessadores

Já está disponível tanto no CYPECAD quanto no Metálicas 3D o cálculo das estruturas com o uso dos
multiprocessadores. Na versão 2009 foram disponibilizados dois novos módulos (comum a CYPECAD e Metálicas
3D) que permitem ao usuário utilizar a vantagem no uso dos multiprocessadores em relação a seu rendimento e
agilidade no tempo de processamento:

Cálculo em paralelo com dois processadores
Cálculo em paralelo com quatro processadores

Com computadores de dois ou quatro processadores em paralelo (Dual core e Quad core) e com o módulo
correspondente poderá economizar muito tempo no processo de cálculo de uma estrutura com CYPECAD e
Metálicas 3D. No Metálicas 3D o tempo no redimensionamento dos perfis também foi bastante reduzido com
a utilização destes recursos.

O tempo de processamento de uma estrutura não depende apenas do tipo de processador existente no
computador em que a obra é calculada (Mono ou Multiprocessador), também deve se levar em conta o restante do
hardware disponível, sistema operacional e a estrutura que está sendo calculada (tipo de laje utilizado, presença de
muros, reservatórios, cortinas e alvenaria estrutural, etc.).

Para verificar o rendimento dos módulos de cálculo com multiprocessadores, foram feitos diversos estudos e
testes comparativos com uma máquina com dois processadores e outra máquina com quatro processadores. Foram
calculadas várias obras nos dois computadores utilizando os módulos correspondentes e os resultados são
apresentados a seguir:

Calculo com Multiprocessadores
Num. AREA DE LAJES POR PAVIMENTO (m²) MUROS E 4 PROCESSADORES
Pavto. CORTINAS VENTO Tempo de cálculo (H) Redução
na obra MACIÇA RADIER NERV. TOTAL (m²) C/ Módulo S/ Módulo
6 5,82 2,18 8 1,07 SIM 03:06 09:17 67 %
4 1,91 4,95 4,95 1,09 SIM 00:41 01:51 63 %
6 32,43 32,43 11,02 SIM 03:23 08:27 60 %
27 3,71 1,25 23,58 27,29 2,34 SIM 02:21 05:18 56 %

O tempo economizado ao calcular uma estrutura é multiplicado ainda mais quando se leva em consideração
que uma mesma estrutura pose ser calculada várias vezes até a obtenção do dimensionamento considerado ótimo.

Lembrando que esta comparação pode variar de um computador para outro em função de diversas características
(sistema operacional, memória RAM disponível, velocidade de HD, etc.). A comparação apresentada acima foi feita
considerando apenas uma variável: o uso ou não do módulo de cálculo com multiprocessadores. Portanto temos
como analisar a economia no tempo de processamento considerando vários modelos de estruturas.
