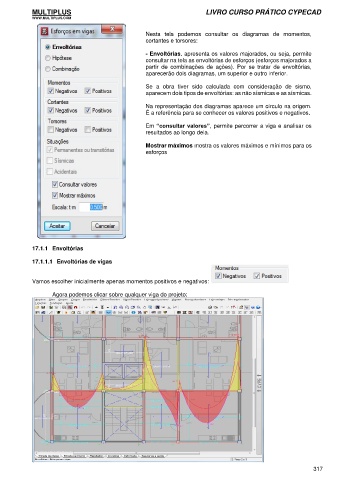

Nesta tela podemos consultar os diagramas de momentos,
cortantes e torsores:

- Envoltórias. apresenta os valores majorados, ou seja, permite
consultar na tela as envoltórias de esforços (esforços majorados a
partir de combinações de ações). Por se tratar de envoltórias,
aparecerão dois diagramas, um superior e outro inferior.

Se a obra tiver sido calculada com consideração de sismo,
aparecem dois tipos de envoltórias: as não sísmicas e as sísmicas.

Na representação dos diagramas aparece um círculo na origem.
É a referência para se conhecer os valores positivos e negativos.

Em “consultar valores”, permite percorrer a viga e analisar os
resultados ao longo dela.

Mostrar máximos mostra os valores máximos e mínimos para os
esforços

17.1.1 Envoltórias

17.1.1.1 Envoltórias de vigas

Vamos escolher inicialmente apenas momentos positivos e negativos:

Agora podemos clicar sobre qualquer viga do projeto:
