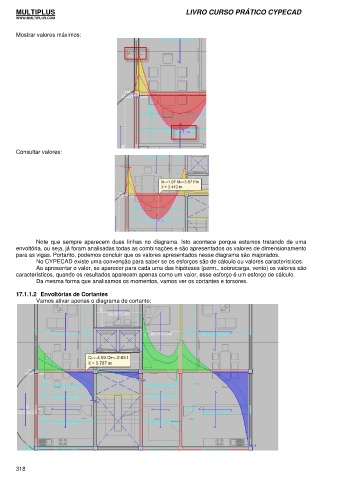

Mostrar valores máximos:
Consultar valores:
Note que sempre aparecem duas linhas no diagrama. Isto acontece porque estamos tratando de uma
envoltória, ou seja, já foram analisadas todas as combinações e são apresentados os valores de dimensionamento
para as vigas. Portanto, podemos concluir que os valores apresentados nesse diagrama são majorados.
No CYPECAD existe uma convenção para saber se os esforços são de cálculo ou valores característicos:
Ao apresentar o valor, se aparecer para cada uma das hipóteses (perm., sobrecarga, vento) os valores são
característicos, quando os resultados aparecem apenas como um valor, esse esforço é um esforço de cálculo.
Da mesma forma que analisamos os momentos, vamos ver os cortantes e torsores.
17.1.1.2 Envoltórias de Cortantes
Vamos ativar apenas o diagrama de cortante:
