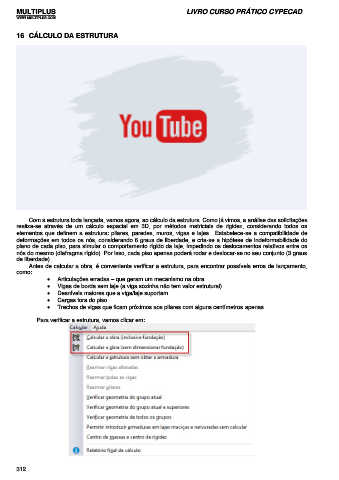

16 CÁLCULO DA ESTRUTURA

Com a estrutura toda lançada, vamos agora, ao cálculo da estrutura. Como já vimos, a análise das solicitações
realiza-se através de um cálculo espacial em 3D, por métodos matriciais de rigidez, considerando todos os
elementos que definem a estrutura: pilares, paredes, muros, vigas e lajes. Estabelece-se a compatibilidade de
deformações em todos os nós, considerando 6 graus de liberdade, e cria-se a hipótese de indeformabilidade do
plano de cada piso, para simular o comportamento rígido da laje, impedindo os deslocamentos relativos entre os
nós do mesmo (diafragma rígido). Por isso, cada piso apenas poderá rodar e deslocar-se no seu conjunto (3 graus
de liberdade).
Antes de calcular a obra, é conveniente verificar a estrutura, para encontrar possíveis erros de lançamento,
como:
• Articulações erradas – que geram um mecanismo na obra
• Vigas de borda sem laje (a viga sozinha não tem valor estrutural)
• Desníveis maiores que a viga/laje suportam
• Cargas fora do piso
• Trechos de vigas que ficam próximos aos pilares com alguns centímetros apenas

Para verificar a estrutura, vamos clicar em:
