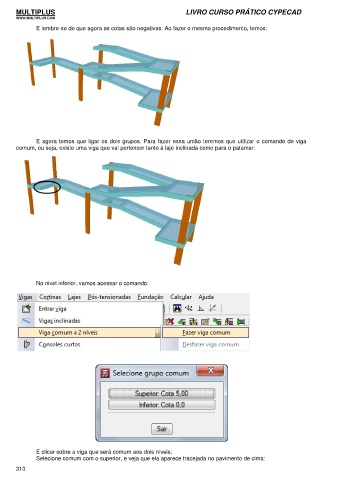

E lembre-se de que agora as cotas são negativas. Ao fazer o mesmo procedimento, temos:
E agora temos que ligar os dois grupos. Para fazer essa união teremos que utilizar o comando de viga
comum, ou seja, existe uma viga que vai pertencer tanto à laje inclinada como para o patamar:
No nivel inferior, vamos acessar o comando:
E clicar sobre a viga que será comum aos dois níveis:
Selecione comum com o superior, e veja que ela aparece tracejada no pavimento de cima:
