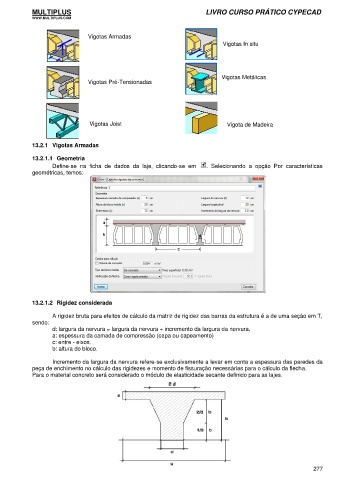

Page 295 - Livro Curso Prático do CYPECAD

MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM

Vigotas Armadas
Vigotas In situ

Vigotas Pré-Tensionadas Vigotas Metálicas

Vigotas Joist Vigota de Madeira

13.2.1 Vigotas Armadas

13.2.1.1 Geometria
Define-se na ficha de dados da laje, clicando-se em . Selecionando a opção Por características
geométricas, temos:

13.2.1.2 Rigidez considerada

A rigidez bruta para efeitos de cálculo da matriz de rigidez das barras da estrutura é a de uma seção em T,
sendo:
d: largura da nervura = largura da nervura + incremento da largura da nervura.
a: espessura da camada de compressão (capa ou capeamento)
c: entre - eixos.
b: altura do bloco.

Incremento da largura da nervura refere-se exclusivamente a levar em conta a espessura das paredes da
peça de enchimento no cálculo das rigidezes e momento de fissuração necessárias para o cálculo da flecha.
Para o material concreto será considerado o módulo de elasticidade secante definido para as lajes.

277
