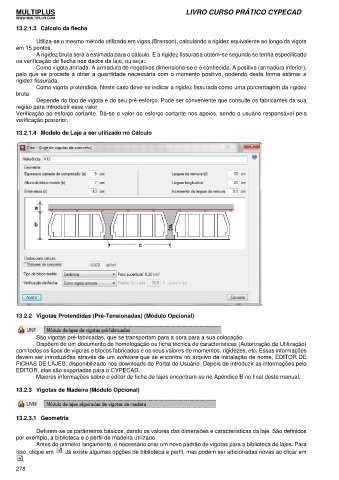

13.2.1.3 Cálculo da flecha

Utiliza-se o mesmo método utilizado em vigas (Branson), calculando a rigidez equivalente ao longo da vigota
em 15 pontos.
A rigidez bruta será a estimada para o cálculo. E a rigidez fissurada obtém-se segundo se tenha especificado
na verificação de flecha nos dados da laje, ou seja:
Como vigota armada. A armadura de negativos dimensiona-se e é conhecida. A positiva (armadura inferior),
pelo que se procede a obter a quantidade necessária com o momento positivo, podendo desta forma estimar a
rigidez fissurada.
Como vigota protendida. Neste caso deve-se indicar a rigidez fissurada como uma porcentagem da rigidez
bruta.
Depende do tipo de vigota e do seu pré-esforço. Pode ser conveniente que consulte os fabricantes da sua
região para introduzir esse valor.
Verificação ao esforço cortante. Dá-se o valor do esforço cortante nos apoios, sendo o usuário responsável pela
verificação posterior.

13.2.1.4 Modelo de Laje a ser utilizado no Cálculo

13.2.2 Vigotas Protendidas (Pré-Tensionadas) (Módulo Opcional)

São vigotas pré-fabricadas, que se transportam para a obra para a sua colocação.
Dispõem de um documento de homologação ou ficha técnica de características (Autorização de Utilização)
com todos os tipos de vigotas e blocos fabricados e os seus valores de momentos, rigidezes, etc. Essas informações
devem ser introduzidas através de um software que se encontra no arquivo de instalação de nome, EDITOR DE
FICHAS DE LAJES, disponibilizado nos downloads do Portal do Usuário. Depois de introduzir as informações pelo
EDITOR, elas são exportadas para o CYPECAD.
Maiores informações sobre o editor de ficha de lajes encontram-se no Apêndice B no final deste manual.

13.2.3 Vigotas de Madeira (Módulo Opcional)

13.2.3.1 Geometria

Definem-se os parâmetros básicos, dando os valores das dimensões e características da laje. São definidos
por exemplo, a biblioteca e o perfil de madeira utilizado.
Antes do primeiro lançamento, é necessário criar um novo padrão de vigotas para a biblioteca de lajes. Para
isso, clique em . Já existe algumas opções de biblioteca e perfil, mas podem ser adicionadas novas ao clicar em
.
278
