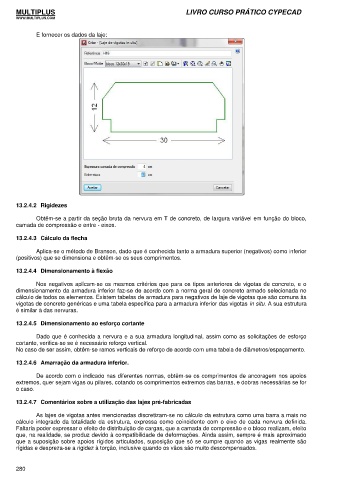

E fornecer os dados da laje:
13.2.4.2 Rigidezes
Obtêm-se a partir da seção bruta da nervura em T de concreto, de largura variável em função do bloco,
camada de compressão e entre - eixos.
13.2.4.3 Cálculo da flecha
Aplica-se o método de Branson, dado que é conhecida tanto a armadura superior (negativos) como inferior
(positivos) que se dimensiona e obtêm-se os seus comprimentos.
13.2.4.4 Dimensionamento à flexão
Nos negativos aplicam-se os mesmos critérios que para os tipos anteriores de vigotas de concreto, e o
dimensionamento da armadura inferior faz-se de acordo com a norma geral de concreto armado selecionada no
cálculo de todos os elementos. Existem tabelas de armadura para negativos de laje de vigotas que são comuns às
vigotas de concreto genéricas e uma tabela específica para a armadura inferior das vigotas in situ. A sua estrutura
é similar à das nervuras.
13.2.4.5 Dimensionamento ao esforço cortante
Dado que é conhecida a nervura e a sua armadura longitudinal, assim como as solicitações de esforço
cortante, verifica-se se é necessário reforço vertical.
No caso de ser assim, obtêm-se ramos verticais de reforço de acordo com uma tabela de diâmetros/espaçamento.
13.2.4.6 Amarração da armadura inferior.
De acordo com o indicado nas diferentes normas, obtêm-se os comprimentos de ancoragem nos apoios
extremos, quer sejam vigas ou pilares, cotando os comprimentos extremos das barras, e dobras necessárias se for
o caso.
13.2.4.7 Comentários sobre a utilização das lajes pré-fabricadas
As lajes de vigotas antes mencionadas discretizam-se no cálculo da estrutura como uma barra a mais no
cálculo integrado da totalidade da estrutura, expressa como coincidente com o eixo de cada nervura definida.
Faltaria poder expressar o efeito de distribuição de cargas, que a camada de compressão e o bloco realizam, efeito
que, na realidade, se produz devido à compatibilidade de deformações. Ainda assim, sempre é mais aproximado
que a suposição sobre apoios rígidos articulados, suposição que só se cumpre quando as vigas realmente são
rígidas e despreza-se a rigidez à torção, inclusive quando os vãos são muito descompensados.
