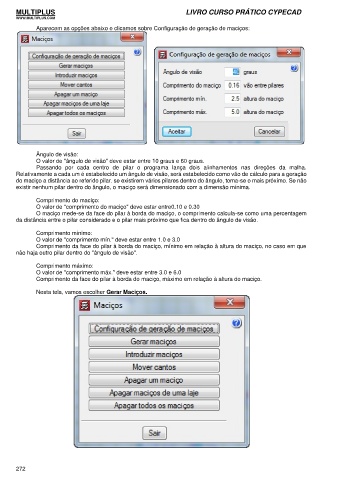

Aparecem as opções abaixo e clicamos sobre Configuração de geração de maciços:

Ângulo de visão:
O valor de "ângulo de visão" deve estar entre 10 graus e 60 graus.
Passando por cada centro de pilar o programa lança dois alinhamentos nas direções da malha.
Relativamente a cada um é estabelecido um ângulo de visão, será estabelecido como vão de cálculo para a geração
do maciço a distância ao referido pilar. se existirem vários pilares dentro do ângulo, toma-se o mais próximo. Se não
existir nenhum pilar dentro do ângulo, o maciço será dimensionado com a dimensão mínima.

Comprimento do maciço:
O valor de "comprimento do maciço" deve estar entre0.10 e 0.30
O maciço mede-se da face do pilar à borda do maciço, o comprimento calcula-se como uma percentagem
da distância entre o pilar considerado e o pilar mais próximo que fica dentro do ângulo de visão.

Comprimento mínimo:
O valor de "comprimento mín." deve estar entre 1.0 e 3.0
Comprimento da face do pilar à borda do maciço, mínimo em relação à altura do maciço, no caso em que
não haja outro pilar dentro do "ângulo de visão".

Comprimento máximo:
O valor de "comprimento máx." deve estar entre 3.0 e 6.0
Comprimento da face do pilar à borda do maciço, máximo em relação à altura do maciço.

Nesta tela, vamos escolher Gerar Maciços.
