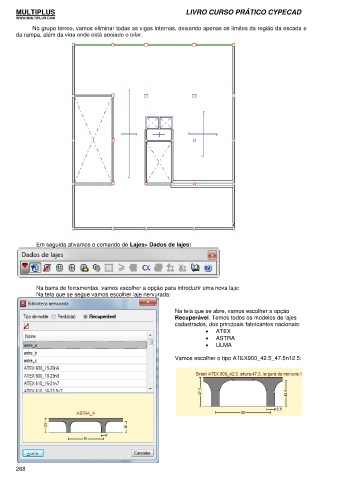

No grupo térreo, vamos eliminar todas as vigas internas, deixando apenas os limites da região da escada e
da rampa, além da viga onde está apoiado o pilar.
Em seguida ativamos o comando de Lajes> Dados de lajes:
Na barra de ferramentas, vamos escolher a opção para introduzir uma nova laje:
Na tela que se segue vamos escolher laje nervurada:
Na tela que se abre, vamos escolher a opção
Recuperável. Temos todos os modelos de lajes
cadastrados, dos principais fabricantes nacionais:
• ATEX
• ASTRA
• ULMA
Vamos escolher o tipo ATEX900_42.5_47.5n12.5:
