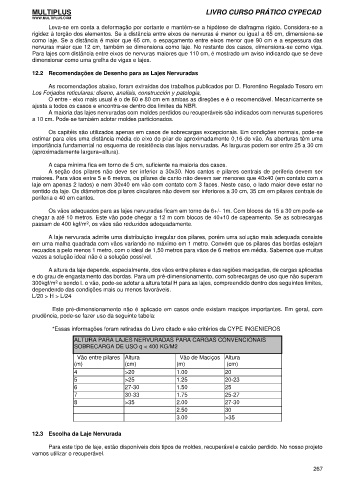

Leva-se em conta a deformação por cortante e mantém-se a hipótese de diafragma rígido. Considera-se a
rigidez à torção dos elementos. Se a distância entre eixos de nervuras é menor ou igual a 65 cm, dimensiona-se
como laje. Se a distância é maior que 65 cm, o espaçamento entre eixos menor que 90 cm e a espessura das
nervuras maior que 12 cm, também se dimensiona como laje. No restante dos casos, dimensiona-se como viga.
Para lajes com distância entre eixos de nervuras maiores que 110 cm, é mostrado um aviso indicando que se deve
dimensionar como uma grelha de vigas e lajes.

12.2 Recomendações de Desenho para as Lajes Nervuradas

As recomendações abaixo, foram extraídas dos trabalhos publicados por D. Florentino Regalado Tesoro em
Los Forjados reticulares: diseno, analisis, construcción y patologia,
O entre - eixo mais usual é o de 60 e 80 cm em ambas as direções e é o recomendável. Mecanicamente se
ajusta a todos os casos e encontra-se dentro dos limites da NBR.
A maioria das lajes nervuradas com moldes perdidos ou recuperáveis são indicados com nervuras superiores
a 10 cm. Pode-se também adotar moldes particionados.

Os capitéis são utilizados apenas em casos de sobrecargas excepcionais. Em condições normais, pode-se
estimar para eles uma distância média do eixo do pilar de aproximadamente 0,16 do vão. As aberturas têm uma
importância fundamental no esquema de resistência das lajes nervuradas. As larguras podem ser entre 25 a 30 cm
(aproximadamente largura=altura).

A capa mínima fica em torno de 5 cm, suficiente na maioria dos casos.
A seção dos pilares não deve ser inferior a 30x30. Nos cantos e pilares centrais de periferia devem ser
maiores. Para vãos entre 5 e 6 metros, os pilares de canto não devem ser menores que 40x40 (em contato com a
laje em apenas 2 lados) e nem 30x40 em vão com contato com 3 faces. Neste caso, o lado maior deve estar no
sentido da laje. Os diâmetros dos pilares circulares não devem ser inferiores a 30 cm, 35 cm em pilares centrais de
periferia e 40 em cantos.

Os vãos adequados para as lajes nervuradas ficam em torno de 6+/- 1m. Com blocos de 15 a 30 cm pode-se
chegar a até 10 metros. Este vão pode chegar a 12 m com blocos de 40+10 de capeamento. Se as sobrecargas
2
passam de 400 kgf/m , os vãos são reduzidos adequadamente.

A laje nervurada admite uma distribuição irregular dos pilares, porém uma solução mais adequada consiste
em uma malha quadrada com vãos variando no máximo em 1 metro. Convém que os pilares das bordas estejam
recuados a pelo menos 1 metro, com o ideal de 1,50 metros para vãos de 6 metros em média. Sabemos que muitas
vezes a solução ideal não é a solução possível.

A altura da laje depende, especialmente, dos vãos entre pilares e das regiões maciçadas, de cargas aplicadas
e do grau de engastamento das bordas. Para um pré-dimensionamento, com sobrecargas de uso que não superam
300kgf/m e sendo L o vão, pode-se adotar a altura total H para as lajes, compreendido dentro dos seguintes limites,
2
dependendo das condições mais ou menos favoráveis.
L/20 > H > L/24

Este pré-dimensionamento não é aplicado em casos onde existam maciços importantes. Em geral, com
prudência, pode-se fazer uso da seguinte tabela:

*Essas informações foram retiradas do Livro citado e são critérios da CYPE INGENIEROS

ALTURA PARA LAJES NERVURADAS PARA CARGAS CONVENCIONAIS
SOBRECARGA DE USO q < 400 KG/M2
Vão entre pilares Altura Vão de Maciços Altura
(m) (cm) (m) (cm)

4 >20 1.00 20
5 >25 1.25 20-23
6 27-30 1.50 25
7 30-33 1.75 25-27
8 >35 2.00 27-30
2.50 30
3.00 >35

12.3 Escolha da Laje Nervurada

Para este tipo de laje, estão disponíveis dois tipos de moldes, recuperável e caixão perdido. No nosso projeto
vamos utilizar o recuperável.
