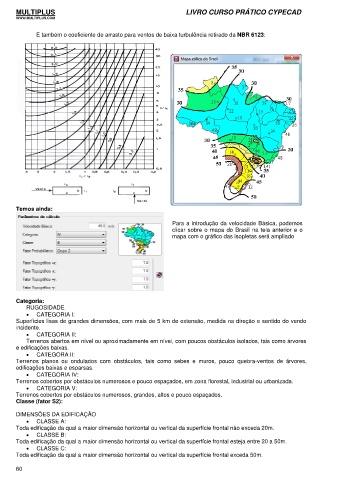

E também o coeficiente de arrasto para ventos de baixa turbulência retirado da NBR 6123:

Temos ainda:

Para a introdução da velocidade Básica, podemos
clicar sobre o mapa do Brasil na tela anterior e o
mapa com o gráfico das isopletas será ampliado

Categoria:
RUGOSIDADE
• CATEGORIA I:
Superfícies lisas de grandes dimensões, com mais de 5 km de extensão, medida na direção e sentido do vendo
incidente.
• CATEGORIA II:
Terrenos abertos em nível ou aproximadamente em nível, com poucos obstáculos isolados, tais como árvores
e edificações baixas.
• CATEGORA II:
Terrenos planos ou ondulados com obstáculos, tais como sebes e muros, pouco quebra-ventos de árvores,
edificações baixas e esparsas.
• CATEGORIA IV:
Terrenos cobertos por obstáculos numerosos e pouco espaçados, em zona florestal, industrial ou urbanizada.
• CATEGORIA V:
Terrenos cobertos por obstáculos numerosos, grandes, altos e pouco espaçados.
Classe (fator S2):

DIMENSÕES DA EDIFICAÇÃO
• CLASSE A:
Toda edificação da qual a maior dimensão horizontal ou vertical da superfície frontal não exceda 20m.
• CLASSE B:
Toda edificação da qual a maior dimensão horizontal ou vertical da superfície frontal esteja entre 20 a 50m.
• CLASSE C:
Toda edificação da qual a maior dimensão horizontal ou vertical da superfície frontal exceda 50m.
