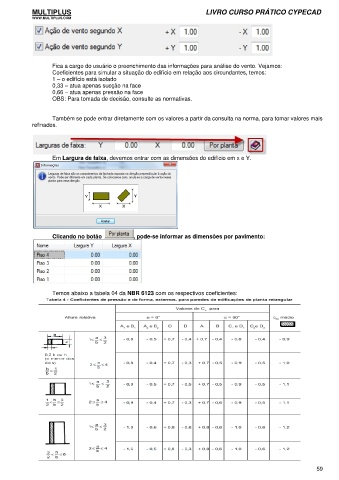

Page 77 - Livro Curso Prático do CYPECAD
P. 77
MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM
Fica a cargo do usuário o preenchimento das informações para análise do vento. Vejamos:
Coeficientes para simular a situação do edifício em relação aos circundantes, temos:
1 – o edifício está isolado
0,33 – atua apenas sucção na face
0,66 – atua apenas pressão na face
OBS: Para tomada de decisão, consulte as normativas.
Também se pode entrar diretamente com os valores a partir da consulta na norma, para tomar valores mais
refinados.
Em Largura de faixa, devemos entrar com as dimensões do edifício em x e Y.
Clicando no botão , pode-se informar as dimensões por pavimento:
Temos abaixo a tabela 04 da NBR 6123 com os respectivos coeficientes:
59
