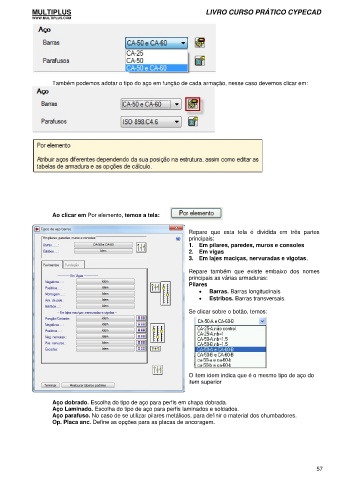

Também podemos adotar o tipo do aço em função de cada armação, nesse caso devemos clicar em:
Ao clicar em Por elemento, temos a tela:
Repare que esta tela é dividida em três partes
principais:
1. Em pilares, paredes, muros e consoles
2. Em vigas
3. Em lajes maciças, nervuradas e vigotas.
Repare também que existe embaixo dos nomes
principais as várias armaduras:
Pilares
• Barras. Barras longitudinais
• Estribos. Barras transversais.
Se clicar sobre o botão, temos:
O item idem indica que é o mesmo tipo de aço do
item superior
Aço dobrado. Escolha do tipo de aço para perfis em chapa dobrada.
Aço Laminado. Escolha do tipo de aço para perfis laminados e soldados.
Aço parafuso. No caso de se utilizar pilares metálicos, para definir o material dos chumbadores.
Op. Placa anc. Define as opções para as placas de ancoragem.
57
