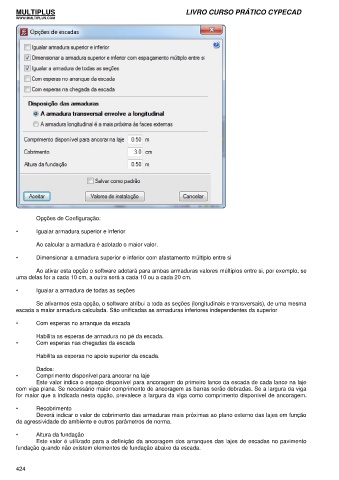

Opções de Configuração:

• Igualar armadura superior e inferior

Ao calcular a armadura é adotado o maior valor.

• Dimensionar a armadura superior e inferior com afastamento múltiplo entre si

Ao ativar esta opção o software adotará para ambas armaduras valores múltiplos entre si, por exemplo, se
uma delas for a cada 10 cm, a outra será a cada 10 ou a cada 20 cm.

• Igualar a armadura de todas as seções

Se ativarmos esta opção, o software atribui a toda as seções (longitudinais e transversais), de uma mesma
escada a maior armadura calculada. São unificadas as armaduras inferiores independentes da superior

• Com esperas no arranque da escada

Habilita as esperas de armadura no pé da escada.
• Com esperas nas chegadas da escada

Habilita as esperas no apoio superior da escada.

Dados:
• Comprimento disponível para ancorar na laje
Este valor indica o espaço disponível para ancoragem do primeiro lance da escada de cada lance na laje
com viga plana. Se necessário maior comprimento de ancoragem as barras serão dobradas. Se a largura da viga
for maior que a indicada nesta opção, prevalece a largura da viga como comprimento disponível de ancoragem.

• Recobrimento
Deverá indicar o valor de cobrimento das armaduras mais próximas ao plano externo das lajes em função
da agressividade do ambiente e outros parâmetros de norma.

• Altura da fundação
Este valor é utilizado para a definição da ancoragem dos arranques das lajes de escadas no pavimento
fundação quando não existem elementos de fundação abaixo da escada.

424
