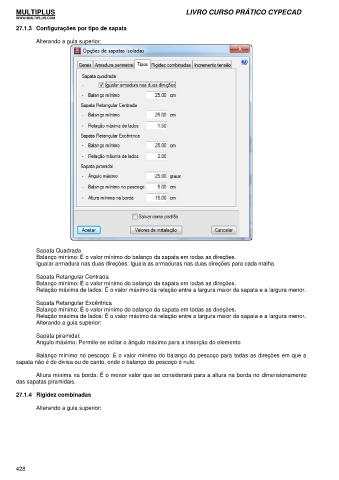

27.1.3 Configurações por tipo de sapata

Alterando a guia superior:

Sapata Quadrada
Balanço mínimo: É o valor mínimo do balanço da sapata em todas as direções.
Igualar armadura nas duas direções: Iguala as armaduras nas duas direções para cada malha.

Sapata Retangular Centrada
Balanço mínimo: É o valor mínimo do balanço da sapata em todas as direções.
Relação máxima de lados: É o valor máximo da relação entre a largura maior da sapata e a largura menor.

Sapata Retangular Excêntrica
Balanço mínimo: É o valor mínimo do balanço da sapata em todas as direções.
Relação máxima de lados: É o valor máximo da relação entre a largura maior da sapata e a largura menor.
Alterando a guia superior:

Sapata piramidal:
Angulo máximo: Permite-se editar o ângulo máximo para a inserção do elemento

Balanço mínimo no pescoço: É o valor mínimo do balanço do pescoço para todas as direções em que a
sapata não é de divisa ou de canto, onde o balanço do pescoço é nulo.

Altura mínima na borda: É o menor valor que se considerará para a altura na borda no dimensionamento
das sapatas piramidais.

27.1.4 Rigidez combinadas

Alterando a guia superior:

428
