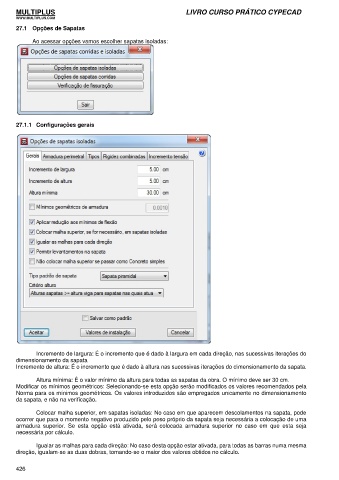

27.1 Opções de Sapatas

Ao acessar opções vamos escolher sapatas isoladas:

27.1.1 Configurações gerais

Incremento de largura: É o incremento que é dado à largura em cada direção, nas sucessivas iterações do
dimensionamento da sapata
Incremento de altura: É o incremento que é dado à altura nas sucessivas iterações do dimensionamento da sapata.

Altura mínima: É o valor mínimo da altura para todas as sapatas da obra. O mínimo deve ser 30 cm.
Modificar os mínimos geométricos: Selecionando-se esta opção serão modificados os valores recomendados pela
Norma para os mínimos geométricos. Os valores introduzidos são empregados unicamente no dimensionamento
da sapata, e não na verificação.

Colocar malha superior, em sapatas isoladas: No caso em que aparecem descolamentos na sapata, pode
ocorrer que para o momento negativo produzido pelo peso próprio da sapata seja necessária a colocação de uma
armadura superior. Se esta opção está ativada, será colocada armadura superior no caso em que esta seja
necessária por cálculo.

Igualar as malhas para cada direção: No caso desta opção estar ativada, para todas as barras numa mesma
direção, igualam-se as duas dobras, tomando-se o maior dos valores obtidos no cálculo.
