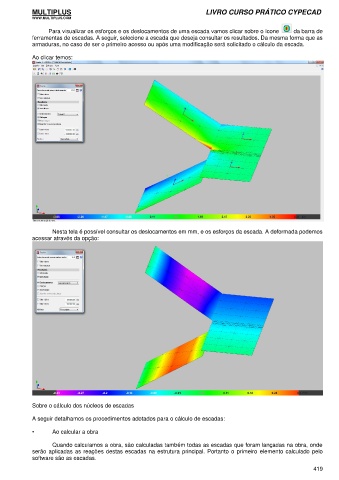

Para visualizar os esforços e os deslocamentos de uma escada vamos clicar sobre o ícone da barra de
ferramentas de escadas. A seguir, selecione a escada que deseja consultar os resultados. Da mesma forma que as
armaduras, no caso de ser o primeiro acesso ou após uma modificação será solicitado o cálculo da escada.
Ao clicar temos:
Nesta tela é possível consultar os deslocamentos em mm, e os esforços da escada. A deformada podemos
acessar através da opção:
Sobre o cálculo dos núcleos de escadas
A seguir detalhamos os procedimentos adotados para o cálculo de escadas:
• Ao calcular a obra
Quando calculamos a obra, são calculadas também todas as escadas que foram lançadas na obra, onde
serão aplicadas as reações destas escadas na estrutura principal. Portanto o primeiro elemento calculado pelo
software são as escadas.
