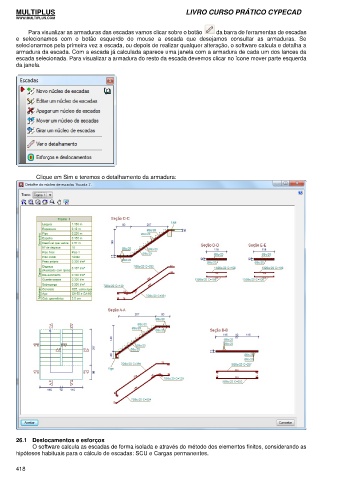

Para visualizar as armaduras das escadas vamos clicar sobre o botão da barra de ferramentas de escadas
e selecionamos com o botão esquerdo do mouse a escada que desejamos consultar as armaduras. Se
selecionarmos pela primeira vez a escada, ou depois de realizar qualquer alteração, o software calcula e detalha a
armadura da escada. Com a escada já calculada aparece uma janela com a armadura de cada um dos lances da
escada selecionada. Para visualizar a armadura do resto da escada devemos clicar no ícone mover parte esquerda
da janela.
Clique em Sim e teremos o detalhamento da armadura:
26.1 Deslocamentos e esforços
O software calcula as escadas de forma isolada e através do método dos elementos finitos, considerando as
hipóteses habituais para o cálculo de escadas: SCU e Cargas permanentes.
418
