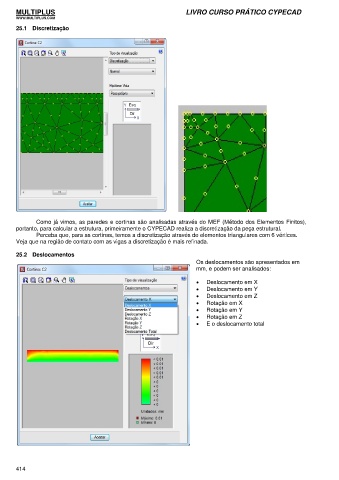

25.1 Discretização

Como já vimos, as paredes e cortinas são analisadas através do MEF (Método dos Elementos Finitos),
portanto, para calcular a estrutura, primeiramente o CYPECAD realiza a discretização da peça estrutural.
Perceba que, para as cortinas, temos a discretização através de elementos triangulares com 6 vértices.
Veja que na região de contato com as vigas a discretização é mais refinada.

25.2 Deslocamentos
Os deslocamentos são apresentados em
mm, e podem ser analisados:

• Deslocamento em X
• Deslocamento em Y
• Deslocamento em Z
• Rotação em X
• Rotação em Y
• Rotação em Z
• E o deslocamento total
