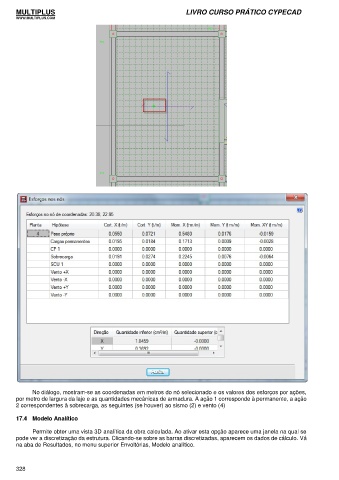

No diálogo, mostram-se as coordenadas em metros do nó selecionado e os valores dos esforços por ações,
por metro de largura da laje e as quantidades mecânicas de armadura. A ação 1 corresponde à permanente, a ação
2 correspondentes à sobrecarga, as seguintes (se houver) ao sismo (2) e vento (4)
17.4 Modelo Analítico
Permite obter uma vista 3D analítica da obra calculada. Ao ativar esta opção aparece uma janela na qual se
pode ver a discretização da estrutura. Clicando-se sobre as barras discretizadas, aparecem os dados de cálculo. Vá
na aba de Resultados, no menu superior Envoltórias, Modelo analítico.
