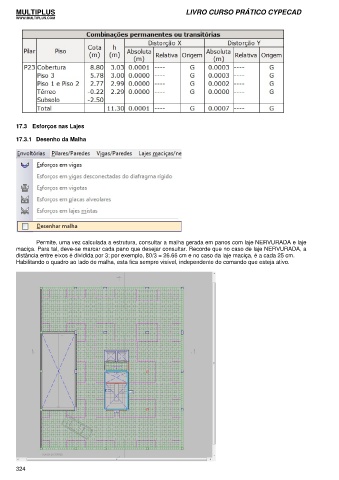

17.3 Esforços nas Lajes
17.3.1 Desenho da Malha
Permite, uma vez calculada a estrutura, consultar a malha gerada em panos com laje NERVURADA e laje
maciça. Para tal, deve-se marcar cada pano que desejar consultar. Recorde que no caso de laje NERVURADA, a
distância entre eixos é dividida por 3; por exemplo, 80/3 = 26.66 cm e no caso da laje maciça, é a cada 25 cm.
Habilitando o quadro ao lado de malha, esta fica sempre visível, independente do comando que esteja ativo.
