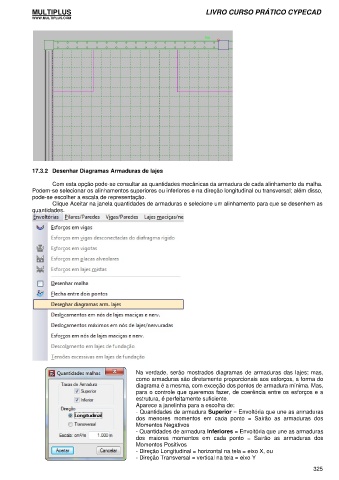

17.3.2 Desenhar Diagramas Armaduras de lajes

Com esta opção pode-se consultar as quantidades mecânicas da armadura de cada alinhamento da malha.
Podem-se selecionar os alinhamentos superiores ou inferiores e na direção longitudinal ou transversal; além disso,
pode-se escolher a escala de representação.
Clique Aceitar na janela quantidades de armaduras e selecione um alinhamento para que se desenhem as
quantidades.

Na verdade, serão mostrados diagramas de armaduras das lajes; mas,
como armaduras são diretamente proporcionais aos esforços, a forma do
diagrama é a mesma, com exceção dos pontos de armadura mínima. Mas,
para o controle que queremos fazer, de coerência entre os esforços e a
estrutura, é perfeitamente suficiente.
Aparece a janelinha para a escolha de:
- Quantidades de armadura Superior = Envoltória que une as armaduras
dos menores momentos em cada ponto = Sairão as armaduras dos
Momentos Negativos
- Quantidades de armadura Inferiores = Envoltória que une as armaduras
dos maiores momentos em cada ponto = Sairão as armaduras dos
Momentos Positivos
- Direção Longitudinal = horizontal na tela = eixo X, ou
- Direção Transversal = vertical na tela = eixo Y
