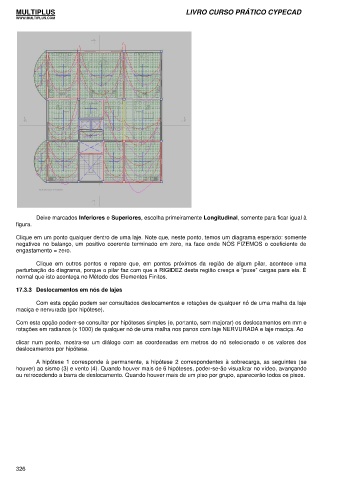

Deixe marcados Inferiores e Superiores, escolha primeiramente Longitudinal, somente para ficar igual à
figura.
Clique em um ponto qualquer dentro de uma laje. Note que, neste ponto, temos um diagrama esperado: somente
negativos no balanço, um positivo coerente terminado em zero, na face onde NÓS FIZEMOS o coeficiente de
engastamento = zero.
Clique em outros pontos e repare que, em pontos próximos da região de algum pilar, acontece uma
perturbação do diagrama, porque o pilar faz com que a RIGIDEZ desta região cresça e “puxe” cargas para ela. É
normal que isto aconteça no Método dos Elementos Finitos.
17.3.3 Deslocamentos em nós de lajes
Com esta opção podem ser consultados deslocamentos e rotações de qualquer nó de uma malha da laje
maciça e nervurada (por hipótese).
Com esta opção podem-se consultar por hipóteses simples (e, portanto, sem majorar) os deslocamentos em mm e
rotações em radianos (x 1000) de qualquer nó de uma malha nos panos com laje NERVURADA e laje maciça. Ao
clicar num ponto, mostra-se um diálogo com as coordenadas em metros do nó selecionado e os valores dos
deslocamentos por hipótese.
A hipótese 1 corresponde à permanente, a hipótese 2 correspondentes à sobrecarga, as seguintes (se
houver) ao sismo (3) e vento (4). Quando houver mais de 6 hipóteses, poder-se-ão visualizar no vídeo, avançando
ou retrocedendo a barra de deslocamento. Quando houver mais de um piso por grupo, aparecerão todos os pisos.
