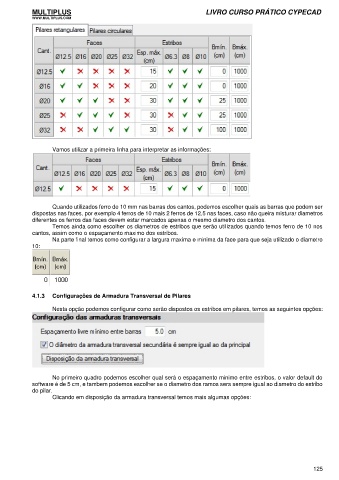

Vamos utilizar a primeira linha para interpretar as informações:

Quando utilizados ferro de 10 mm nas barras dos cantos, podemos escolher quais as barras que podem ser
dispostas nas faces, por exemplo 4 ferros de 10 mais 2 ferros de 12,5 nas faces, caso não queira misturar diametros
diferentes os ferros das faces devem estar marcados apenas o mesmo diametro dos cantos.
Temos ainda como escolher os diametros de estribos que serão utilizados quando temos ferro de 10 nos
cantos, assim como o espaçamento maximo dos estribos.
Na parte final temos como configurar a largura maxima e minima da face para que seja utilizado o diametro
10:

4.1.3 Configurações de Armadura Transversal de Pilares

Nesta opção podemos configurar como serão dispostos os estribos em pilares, temos as seguintes opções:

No primeiro quadro podemos escolher qual será o espaçamento minimo entre estribos, o valor default do
software é de 5 cm, e tambem podemos escolher se o diametro dos ramos sera sempre igual ao diametro do estribo
do pilar.
Clicando em disposição da armadura transversal temos mais algumas opções:
