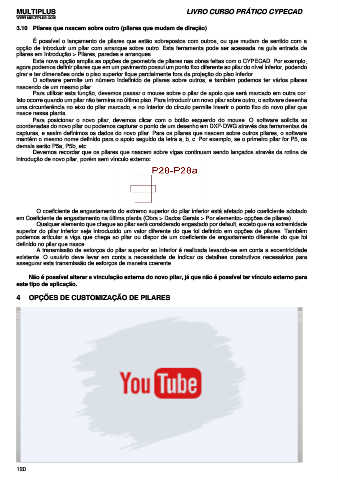

3.10 Pilares que nascem sobre outro (pilares que mudam de direção)

É possível o lançamento de pilares que estão sobrepostos com outros, ou que mudam de sentido com a
opção de introduzir um pilar com arranque sobre outro. Esta ferramenta pode ser acessada na guia entrada de
pilares em Introdução > Pilares, paredes e arranques.
Esta nova opção amplia as opções de geometria de pilares nas obras feitas com o CYPECAD. Por exemplo,
agora podemos definir pilares que em um pavimento possui um ponto fixo diferente ao pilar do nível inferior, podendo
girar e ter dimensões onde o piso superior fique parcialmente fora da projeção do piso inferior.
O software permite um número indefinido de pilares sobre outros, e também podemos ter vários pilares
nascendo de um mesmo pilar.
Para utilizar esta função, devemos passar o mouse sobre o pilar de apoio que será marcado em outra cor.
Isto ocorre quando um pilar não termina no último piso. Para introduzir um novo pilar sobre outro, o software desenha
uma circunferência no eixo do pilar marcado, e no interior do círculo permite inserir o ponto fixo do novo pilar que
nasce nessa planta.
Para posicionar o novo pilar, devemos clicar com o botão esquerdo do mouse. O software solicita as
coordenadas do novo pilar ou podemos capturar o ponto de um desenho em DXF-DWG através das ferramentas de
capturas, e assim definimos os dados do novo pilar. Para os pilares que nascem sobre outros pilares, o software
mantém o mesmo nome definido para o apoio seguido da letra a, b, c. Por exemplo, se o primeiro pilar for P5, os
demais serão P5a, P5b, etc.
Devemos recordar que os pilares que nascem sobre vigas continuam sendo lançados através da rotina de
introdução de novo pilar, porém sem vínculo externo:

O coeficiente de engastamento do extremo superior do pilar inferior está afetado pelo coeficiente adotado
em Coeficiente de engastamento na última planta (Obra > Dados Gerais > Por elemento> opções de pilares).
Qualquer elemento que chegue ao pilar será considerado engastado por default, exceto que na extremidade
superior do pilar inferior seja introduzido um valor diferente do que foi definido em opções de pilares. Também
podemos articular a viga que chega ao pilar ou dispor de um coeficiente de engastamento diferente do que foi
definido no pilar que nasce.
A transmissão de esforços do pilar superior ao inferior é realizada levando-se em conta a excentricidade
existente. O usuário deve levar em conta a necessidade de indicar os detalhes construtivos necessários para
assegurar esta transmissão de esforços de maneira coerente.

Não é possível alterar a vinculação externa do novo pilar, já que não é possível ter vínculo externo para
este tipo de aplicação.

4 OPÇÕES DE CUSTOMIZAÇÃO DE PILARES
