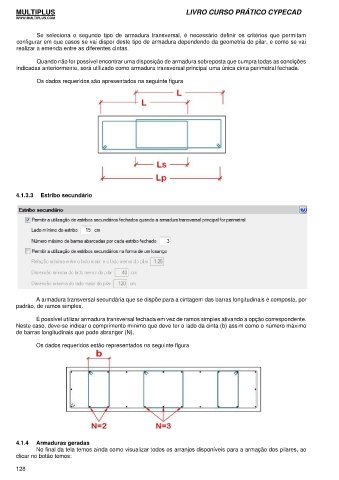

Page 146 - Livro Curso Prático do CYPECAD
P. 146
MULTIPLUS LIVRO CURSO PRÁTICO CYPECAD
WWW.MULTIPLUS.COM
Se seleciona o segundo tipo de armadura transversal, é necessário definir os critérios que permitam
configurar em que casos se vai dispor deste tipo de armadura dependendo da geometria do pilar, e como se vai
realizar a emenda entre as diferentes cintas.
Quando não for possível encontrar uma disposição de armadura sobreposta que cumpra todas as condições
indicadas anteriormente, será utilizado como armadura transversal principal uma única cinta perimetral fechada.
Os dados requeridos são apresentados na seguinte figura
4.1.3.3 Estribo secundário
A armadura transversal secundária que se dispõe para a cintagem das barras longitudinais é composta, por
padrão, de ramos simples.
É possível utilizar armadura transversal fechada em vez de ramos simples ativando a opção correspondente.
Neste caso, deve-se indicar o comprimento mínimo que deve ter o lado da cinta (b) assim como o número máximo
de barras longitudinais que pode abranger (N).
Os dados requeridos estão representados na seguinte figura
4.1.4 Armaduras geradas
No final da tela temos ainda como visualizar todos os arranjos disponíveis para a armação dos pilares, ao
clicar no botão temos:
128
