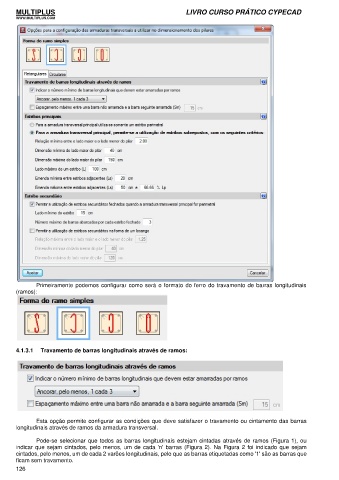

Primeiramente podemos configurar como será o formato do ferro do travamento de barras longitudinais
(ramos):
4.1.3.1 Travamento de barras longitudinais através de ramos:
Esta opção permite configurar as condições que deve satisfazer o travamento ou cintamento das barras
longitudinais através de ramos da armadura transversal.
Pode-se selecionar que todos as barras longitudinais estejam cintadas através de ramos (Figura 1), ou
indicar que sejam cintados, pelo menos, um de cada 'n' barras (Figura 2). Na Figura 2 foi indicado que sejam
cintados, pelo menos, um de cada 2 varões longitudinais, pelo que as barras etiquetadas como '1' são as barras que
ficam sem travamento.
