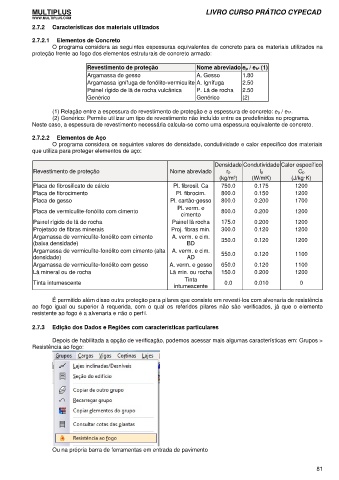

2.7.2 Características dos materiais utilizados

2.7.2.1 Elementos de Concreto
O programa considera as seguintes espessuras equivalentes de concreto para os materiais utilizados na
proteção frente ao fogo dos elementos estruturais de concreto armado:

Revestimento de proteção Nome abreviado ep / ehº (1)
Argamassa de gesso A. Gesso 1.80
Argamassa ignífuga de fonólito-vermiculite A. Ignífuga 2.50
Painel rígido de lã de rocha vulcânica P. Lã de rocha 2.50
Genérico Genérico (2)

(1) Relação entre a espessura do revestimento de proteção e a espessura de concreto: ep / ehº.
(2) Genérico: Permite utilizar um tipo de revestimento não incluído entre os predefinidos no programa.
Neste caso, a espessura de revestimento necessária calcula-se como uma espessura equivalente de concreto.

2.7.2.2 Elementos de Aço
O programa considera os seguintes valores de densidade, condutividade e calor específico dos materiais
que utiliza para proteger elementos de aço:

Densidade Condutividade Calor específico
Revestimento de proteção Nome abreviado rp lp Cp
(kg/m³) (W/mK) (J/kg·K)
Placa de fibrosilicato de cálcio Pl. fibrosil. Ca 750.0 0.175 1200
Placa de fibrocimento Pl. fibrocim. 800.0 0.150 1200
Placa de gesso Pl. cartão-gesso 800.0 0.200 1700
Pl. verm. e
Placa de vermiculite-fonólito com cimento 800.0 0.200 1200
cimento
Painel rígido de lã de rocha Painel lã rocha 175.0 0.200 1200
Projetado de fibras minerais Proj. fibras min. 300.0 0.120 1200
Argamassa de vermiculite-fonólito com cimento A. verm. e cim. 350.0 0.120 1200
(baixa densidade) BD
Argamassa de vermiculite-fonólito com cimento (alta A. verm. e cim. 550.0 0.120 1100
densidade) AD
Argamassa de vermiculite-fonólito com gesso A. verm. e gesso 650.0 0.120 1100
Lã mineral ou de rocha Lã min. ou rocha 150.0 0.200 1200
Tinta
Tinta intumescente 0.0 0.010 0
intumescente

É permitido além disso outra proteção para pilares que consiste em revesti-los com alvenaria de resistência
ao fogo igual ou superior à requerida, com o qual os referidos pilares não são verificados, já que o elemento
resistente ao fogo é a alvenaria e não o perfil.

2.7.3 Edição dos Dados e Regiões com características particulares

Depois de habilitada a opção de verificação, podemos acessar mais algumas características em: Grupos >
Resistência ao fogo:

Ou na própria barra de ferramentas em entrada de pavimento

81
