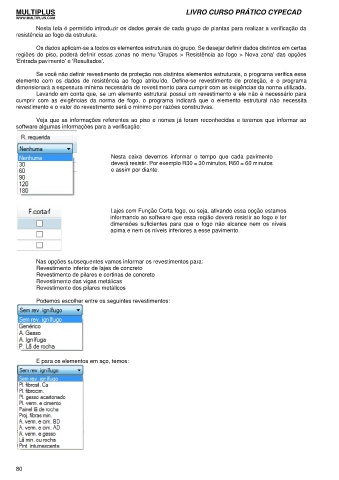

Nesta tela é permitido introduzir os dados gerais de cada grupo de plantas para realizar a verificação da
resistência ao fogo da estrutura.

Os dados aplicam-se a todos os elementos estruturais do grupo. Se desejar definir dados distintos em certas
regiões do piso, poderá definir essas zonas no menu 'Grupos > Resistência ao fogo > Nova zona' das opções
'Entrada pavimento' e 'Resultados'.

Se você não definir revestimento de proteção nos distintos elementos estruturais, o programa verifica esse
elemento com os dados de resistência ao fogo atribuído. Define-se revestimento de proteção, e o programa
dimensionará a espessura mínima necessária de revestimento para cumprir com as exigências da norma utilizada.
Levando em conta que, se um elemento estrutural possui um revestimento e ele não é necessário para
cumprir com as exigências da norma de fogo, o programa indicará que o elemento estrutural não necessita
revestimento e o valor do revestimento será o mínimo por razões construtivas.

Veja que as informações referentes ao piso e nomes já foram reconhecidas e teremos que informar ao
software algumas informações para a verificação:

Nesta caixa devemos informar o tempo que cada pavimento
deverá resistir. Por exemplo R30 = 30 minutos, R60 = 60 minutos
e assim por diante.

Lajes com Função Corta fogo, ou seja, ativando essa opção estamos
informando ao software que essa região deverá resistir ao fogo e ter
dimensões suficientes para que o fogo não alcance nem os níveis
acima e nem os níveis inferiores a esse pavimento.

Nas opções subsequentes vamos informar os revestimentos para:
Revestimento inferior de lajes de concreto
Revestimento de pilares e cortinas de concreto
Revestimento das vigas metálicas
Revestimento dos pilares metálicos

Podemos escolher entre os seguintes revestimentos:

E para os elementos em aço, temos:
