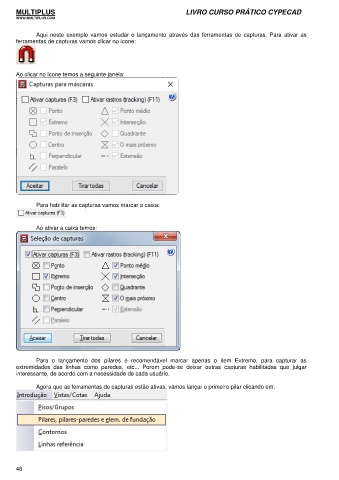

Aqui neste exemplo vamos estudar o lançamento através das ferramentas de capturas. Para ativar as
ferramentas de capturas vamos clicar no ícone:
Ao clicar no ícone temos a seguinte janela:
Para habilitar as capturas vamos marcar a caixa:
Ao ativar a caixa temos:
Para o lançamento dos pilares é recomendável marcar apenas o item Extremo, para capturar as
extremidades das linhas como paredes, etc... Porem pode-se deixar outras capturas habilitadas que julgar
interessante, de acordo com a necessidade de cada usuário.
Agora que as ferramentas de capturas estão ativas, vamos lançar o primeiro pilar clicando em:
